综合管廊浅谈

时间2021-11-11

  玖沃防爆科技有限公司成立2011年,建筑面积5500平方米,拥有核心竞争力的研发团队、现代化生产加工设备、完善的加工工艺及检测流程。公司主要研发、生产、销售工业防爆、安防通讯服务调度系统、防爆电话机、防水电话机、光纤电话机及银行、监狱电话机、防爆监控等系列产品。综合管廊都涉及本公司产品。
  一、发展历史

  国外发展
  在发达国家,共同沟已经存在了一个多世纪,在系统日趋完善的同时其规模也有越来越大的趋势。

  德国
  1893年原德国在前西德的汉堡市的Kaiser-Wilheim街,两侧人行道下方兴建450米的综合管廊收容暖气管、自来水管、电力、电信缆线及煤气管,但不含下水道。在德国第一条综合管廊兴建完成后发生了使用上的困扰,自来水管破裂使综合管廊内积水,当时因设计不佳,热水管的绝缘材料,使用后无法全面更换。沿街建筑物的配管需要以及横越管路的设置仍发生常挖马路的情况,同时因沿街用户的增加,规划断面未预估日后的需求容量,而使原兴建的综合管廊断面空间不足,为了新增用户,不得不在原共同沟外之道路地面下再增设直埋管线,尽管有这些缺失,但在当时评价仍很高,故在1959年又在布白鲁他市又兴建了300米的综合管廊用以收容瓦斯管和自来水管。
  1964年前东德的苏尔市(Suhl)及哈利市(Halle)开始兴建综合管廊的实验计划,至1970年共完成15公里以上的综合管廊,并开始营运,同时也拟定推广综合管廊的网络系统计划于全国。前东德共收容的管线包括雨水管、污水管、饮用水管、热水管、工业用水干管、电力、电缆、通讯电缆、路灯用电缆及瓦斯管等。

  英国
  英国于1861年在伦敦市区兴建综合管廊,采用12米×7.6米之半圆形断面,收容自来水管、污水管及瓦斯管、电力、电信外,还敷设了连接用户的供给管线,迄今伦敦市区建设综合管廊已超过22条,伦敦兴建的综合管廊建设经费完全由政府筹措,属伦敦市政府所有,完成后再由市政府出租给管线单位使用。

  法国
  早在1833年,巴黎为了解决地下管线的敷设问题和提高环境质量,开始兴建地下管线共同沟。如今巴黎已经建成总长度约100 公里、系统较为完善的共同沟网络。
此后,英国的伦敦、德国的汉堡等欧洲城市也相继建设地下共同沟。

  日本
  1926年,日本开始建设地下共同沟,到1992年,日本已经拥有共同沟长度约310 公里,而且在不断增长过程中。
  建设供排水、热力、燃气、电力、通信、广电等市政管线集中铺设的地下综合管廊系统(日本称“共同沟”),已成为日本城市发展现代化、科学化的标准之一。
  早在上世纪二十年代,日本首都东京市政机构就在市中心九段地区的干线道路下,将电力、电话、供水和煤气等管线集中铺设,形成了东京第一条地下综合管廊。此后,1963年制定的《关于建设共同沟的特别措施法》,从法律层面规定了日本相关部门需在交通量大及未来可能拥堵的主要干道地下建设“共同沟”。国土交通省下属的东京国道事务所负责东京地区主干线地下综合管廊的建设和管理,次干线的地下综合管廊则由东京都建设局负责。

  俄罗斯
  1933年,前苏联在莫斯科、列宁格勒、基辅等地修建了地下共同沟。

  国内发展
  中国有北京、上海、深圳、苏州、沈阳等少数几个城市建有综合管廊,据不完全统计,全国建设里程约800公里,综合管廊未能大面积推广的原因不是资金问题,也不是技术问题,而是意识、法律以及利益纠葛造成的。
  综合管廊建设的一次性投资常常高于管线独立铺设的成本。据统计,日本、台北、上海的综合管廊平均造价(按人民币计算)分别是50万元/米、13万元/米和10万元/米,较之普通的管线方式的确要高出很多。但综合节省出的道路地下空间、每次的开挖成本、对道路通行效率的影响以及环境的破坏,综合管廊的成本效益比显然不能只看投入多少。台湾曾以信义线6.5公里的综合管廊为例进行过测算,建综合管廊比不建只需多投资五亿元新台币,但75年后产生的效益却有2337亿元新台币。
  其实北京早在1958年就在天安门广场下铺设了1000多米的综合管廊。2006年在中关村西区建成了中国大陆地区第二条现代化的综合管廊。该综合管廊主线长2公里,支线长1公里,包括水、电、冷、热、燃气、通讯等市政管线。1994年,上海市政府规划建设了大陆第一条规模最大、距离最长的综合管廊——浦东新区张杨路综合管廊。该综合管廊全长11.125公里,收容了给水、电力、信息与煤气等四种城市管线。上海还建成了松江新城示范性地下综合管廊工程(一期)和“一环加一线”总长约6公里的嘉定区安亭新镇综合管廊系统。中国与新加坡联合开发的苏州工业园基础设施建设,经过10年的开发,地下管线走廊也已初具规模。
  住建部会同财政部开展中央财政支持地下综合管廊试点工作,确定包头等10个城市为试点城市,计划到2018年建设地下综合管廊389公里(2015年开工190公里),总投资351亿元。根据测算,未来地下综合管廊需建8000公里,若按每公里1.2亿元测算,投资规模将达1万亿。
  国务院高度重视推进城市地下综合管廊建设,2013年以来先后印发了《国务院关于加强城市基础设施建设的意见》、《国务院办公厅关于加强城市地下管线建设管理的指导意见》,部署开展城市地下综合管廊建设试点工作。
  城市综合管廊是指在城市地下建造的管线公共隧道,将电力、通信、燃气、给水、热力、排水等两种以上市政管线集中敷设在该隧道内,实施统一规划、设计、施工和维护。综合管廊在日本被称为“共同沟”,在我国亦被称为“共同管道、综合管沟”。

  综合管廊9大特点:
  1、综合性:科学合理的开发利用地下空间资源,将市政六大类管线集中综合布置,形成新型的城市地下智能化网络运行管理系统。
  2、长效性:市政管廊土建围护形式采用钢筋混凝土框架结构,可保证“管廊”50年以上使用寿命,并按规划要求预留50年的发展增容空间,做到一次投资,长期有效使用。
  3、可维护性:市政管廊内预留巡检和维护保养空间,并设置必需的人员设备出入口和配套保障的设备设施。平均每1000米设一个工作井,同时配备起重吊桩和活动梯车为管线更修管线、检修、使用提供了必要的保障。
  4、高科技性:市政管廊内外设置现代化智能化监控管理系统,采用以智能化固定监测与移动监测相结合为主、人工定期现场巡视为辅的多种高科技手段,确保“管廊”内全方位监测、运行信息反馈不间断和低成本、高效率维护管理效果。
  5、抗震防灾性:市政管线集中设于地下市政管廊内,可抵御地震、台风、冰冻、侵蚀等多种自然灾害。在预留适度人员通行空间条件下,兼顾设置人防功能,并与周边人防工程相连接,非常状态下可发挥防空袭、减少人民财产损失的功效。
  6、环保性:市政管线按规划需求一次性集中敷设,可为城市环境保护创造条件,地面与道路可在50年内不会因为更新管线而再度开挖,市政管廊的地面出入口和风井,可结合维护管理和城市美化需要,建成独具特色的景观小品。
  7、低成本性:由于市政管廊采取一次投资,同步建设,各方使用,多方受益的形式,不仅克服了现存模式的多种弊端,而且在综合成本上也得到了降低和控制。 旧有模式的单打独斗的多家报批、多头建设、重复开挖以及新工程的施工对地下旧有管道所造成的破坏而造成的损失等最终使成本增高。
  8、投资多元性:市政管廊可将过去政府单独投资市政工程的方式,扩展到民营企业、社会力量和政府等多方面共同投资、共同收益的形式,发挥政府主导性和各方面积极性,加快城市现代化进程,有效解决此类市政工程筹资融资难度大的问题。
  9、营运可靠性:市政管廊内各专业管线间布局与安全距离均依据国家相关规范要求,并沿管廊走向,结合防火、防爆、管线使用、维护保养等方面的要求,设置分隔区段,并制定相关的营运管理标准、安全监测规章制度和抢修、抢险应急方案,为“管廊”安全使用提供了技术管理保障。

  管廊分类
  综合管廊宜分为干线综合管廊、支线综合管廊及缆线管廊。
  1干线综合管廊:用于容纳城市主干工程管线采用独立分舱方式建设的综合管廊。
  2支线综合管廊:用于容纳城市配给工程管线采用单舱或双舱方式建设的综合管廊。
  3缆线管廊: 采用浅埋沟道方式建设,设有可开启盖板但其内部空间不能满足人员正常通行要求,用于容纳电力电缆和通信线缆的管廊。
国内法律
法规、规范

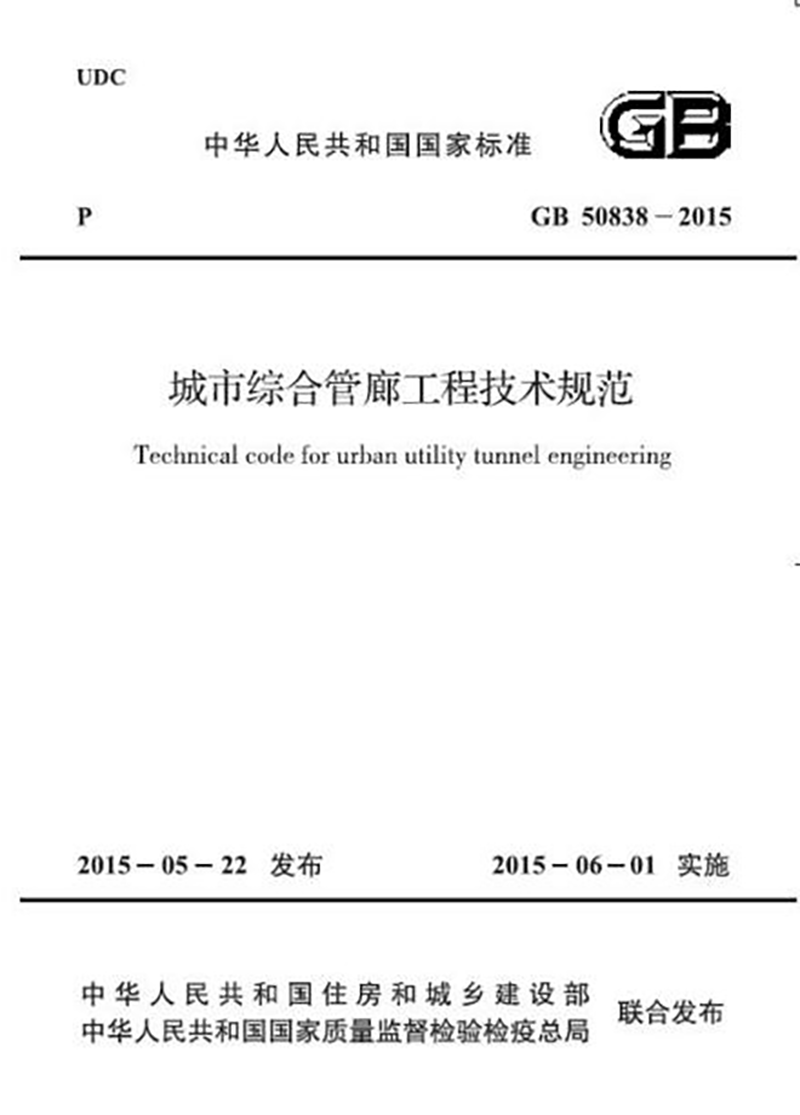

城市综合管廊工程技术规范

  《国务院办公厅关于推进城市地下综合管廊建设的指导意见》(国办发〔2015〕61号)于2015年8月10日公布。工作目标是到2020年,建成一批具有国际先进水平的地下综合管廊并投入运营,反复开挖地面的“马路拉链”问题明显改善,管线安全水平和防灾抗灾能力明显提升,逐步消除主要街道蜘蛛网式架空线,城市地面景观明显好转。
  福建、江苏等地出台了综合管廊建设指南,厦门市还出台了厦门市综合管廊管理办法。2015年6月1日起实施的《城市综合管廊工程技术规范》(GB50838-2015)对2012年版本的《城市综合管廊工程技术规范》进行了较大的修改和完善,对中国综合管廊建设的推动起到了积极的作用,本版规范强调原则上所有管线必须入廊,但也扩充了综合管廊的分类,新增了缆线管廊。
  根据《城市工程管线综合规划规范》(GB50289-98)第2.3节有关规定,当遇到下列情况之一时,工程管线宜采用综合管廊集中敷设:
  交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段;
  不宜开挖路面的路段;
  广场或主要道路的交叉处;
  需同时敷设两种以上工程管线及多回路电缆的道路;
  道路与铁路或河流的交叉处。
  路宽度难以满足直埋敷设多种管线的路段。
  根据《电力工程电缆设计规范》(GB50217-94)第5.2节有关规定,当遇到下列情况时,电力电缆应采用电缆隧道或公用性隧道敷设:
  同一通道的地下电缆数量众多,电缆沟不足以容纳时应采用隧道;
  同一通道的地下电缆数量较多,且位于有腐蚀性液体或经常有地面水流溢的场所,或含有35KV以上高压电缆,或穿越公路、铁路等地段,宜用隧道;
  受城镇地下通道条件限制或交通流量较大的道路,与较多电缆沿同一路径有非高温的水、气和通讯电缆管道共同配置时,可在公用性隧道中敷设电缆。

  科研、专利
  “十一五”国家科技支撑计划《城市市政工程综合管廊技术研究和开发》。

  建设意义
  地下综合管廊系统不仅解决城市交通拥堵问题,还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。此外,该系统还具有一定的防震减灾作用。如1995年日本阪神大地震期间,神户市内大量房屋倒塌、道路被毁,但当地的地下综合管廊却大多完好无损,这大大减轻了震后救灾和重建工作的难度。
  地下综合管廊对满足民生基本需求和提高城市综合承载力发挥着重要作用。
  共同沟建设避免由于敷设和维修地下管线频繁挖掘道路而对交通和居民出行造成影响和干扰,保持路容完整和美观。降低了路面多次翻修的费用和工程管线的维修费用。保持了路面的完整性和各类管线的耐久性。便于各种管线的敷设、增减、维修和日常管理。由于共同沟内管线布置紧凑合理,有效利用了道路下的空间,节约了城市用地。由于减少了道路的杆柱及各种管线的检查井、室等,优美了城市的景观。由于架空管线一起入地,减少架空线与绿化的矛盾。

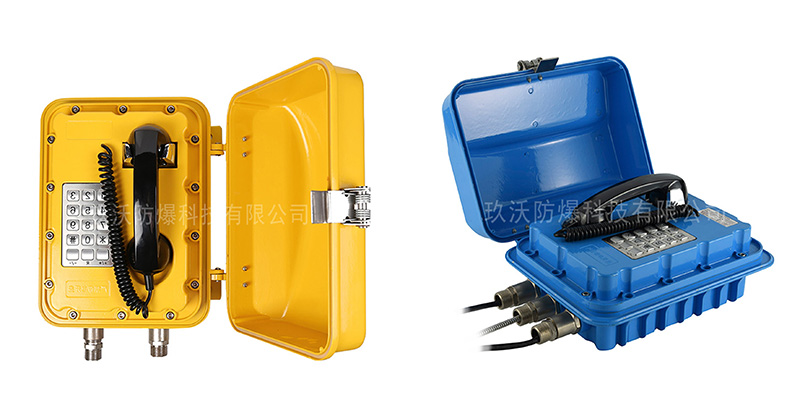

  宁波玖沃防爆科技有限公司主要致力于于石油、化工、军用、高速公路、电力、地铁、管廊、隧道、船舶、消防等行业内部应急专用通讯系统、广播调度,风景区,机场游客求助管理系统,市政SOS,110,119报警系统。工业防爆、安防通讯服务调度系统、防爆电话机、防水电话机、光纤电话机及银行、监狱电话机的研发和销售。
